Ripapatruunalämmittimet on erityisesti tehokkaaseen lämmönsiirtoon suunniteltu lämmityselementti. Lisäämällä lämmönpoistoripoja patruunan lämmittimiin, lämmönsiirtoalue ja lämpötehokkuus paranevat huomattavasti. Sitä käytetään laajasti monilla aloilla, kuten ilmalämmitys, uunikuivaus, LVI ja teollisuusprosessien lämmitys. Tuotteella on kompaktin rakenteen, helpon asennuksen ja pitkän käyttöiän ominaisuudet. Se voi tuottaa vakaasti lämpöä monimutkaisissa työolosuhteissa ja täyttää erilaisten skenaarioiden tarkat lämpötilansäätötarpeet.
Tuotetiedot räpylälämmittimille
1、 Tuotekatsaus
Ripapatruunalämmittimet on erityisesti tehokkaaseen lämmönsiirtoon suunniteltu lämmityselementti. Lisäämällä lämmönpoistoripoja patruunan lämmittimiin, lämmönsiirtoalue ja lämpötehokkuus paranevat huomattavasti. Sitä käytetään laajasti monilla aloilla, kuten ilmalämmitys, uunikuivaus, LVI ja teollisuusprosessien lämmitys. Tuotteella on kompaktin rakenteen, helpon asennuksen ja pitkän käyttöiän ominaisuudet. Se voi tuottaa vakaasti lämpöä monimutkaisissa työolosuhteissa ja täyttää erilaisten skenaarioiden tarkat lämpötilansäätötarpeet.
2、 Ydinparametrit
(1) Tärkeimmät rakenteelliset parametrit
Lämmitysputkiosa: Saumatonta ruostumatonta teräsputkea (304/316L valinnainen) käytetään kuorimateriaalina, jonka putken halkaisijat kattavat neljä tavanomaista eritelmää: 8 mm, 10 mm, 12 mm ja 16 mm. Erikoiskoot voidaan räätälöidä. Lämmitysputken tehollinen lämmityspituusalue on 100–2000 mm, ja ei-lämmittävä pään pituus on kiinnitetty 50 mm:iin asennuksen ja kiinnityksen helpottamiseksi. Sisältä täytetty tiheällä magnesiumoksidijauheella eristyskyvyn ja lämmönjohtavuuden varmistamiseksi. Sähkölämmityslanka on valmistettu nikkelikromiseosmateriaalista, jolla on vahva hapettumisenkestävyys ja joka voi toimia korkeissa lämpötiloissa pitkään.

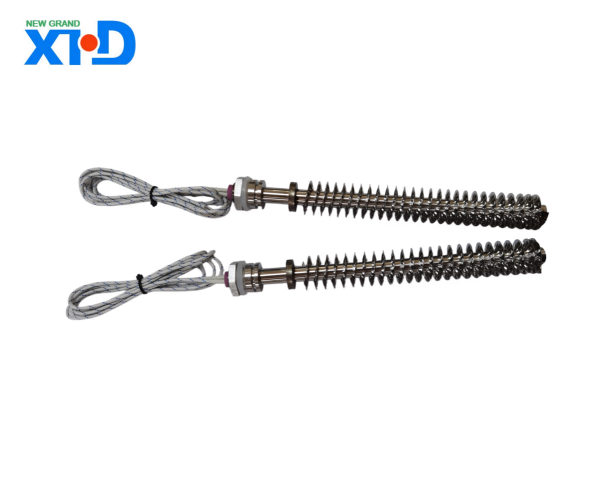

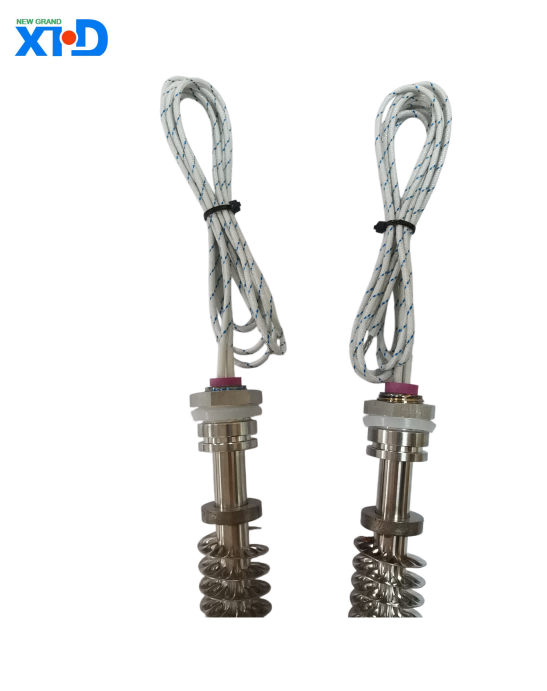

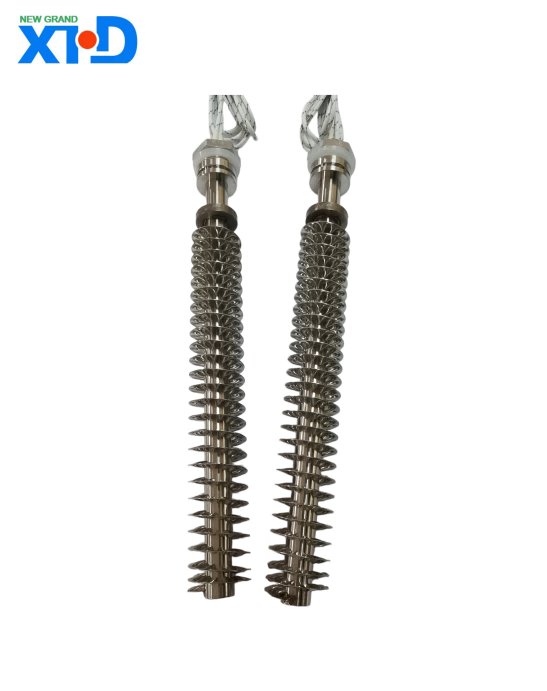

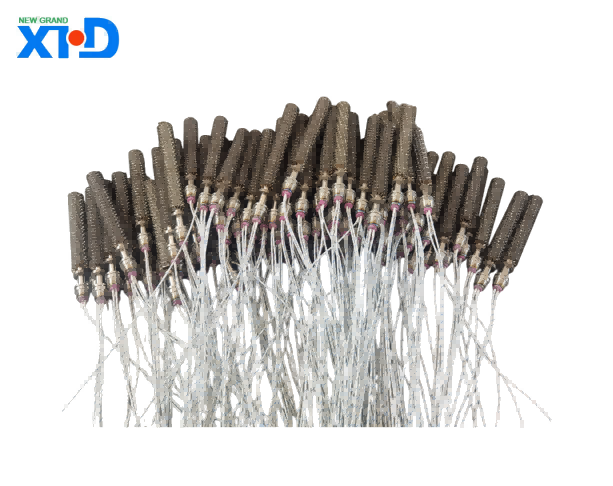

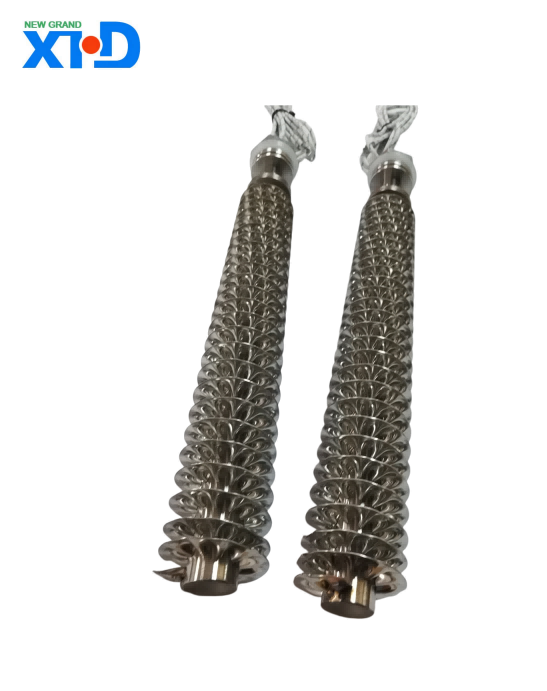

Ripaosa: Ripamateriaali on yhdenmukainen lämmitysputken vaipan kanssa ja on valmistettu ruostumattomasta teräksestä. Alumiinirivat voidaan myös räätälöidä vaatimusten mukaan. Ripatyyppi on spiraalikäämitys, ja evän korkeudelle on kolme vaihtoehtoa: 15 mm, 20 mm ja 25 mm. Evävälit ovat 5mm, 8mm ja 10mm, joita voidaan säätää joustavasti lämmönsiirtovaatimusten mukaan. Yhden lämpöputken ripojen peittopituus on sama kuin lämmitysputken tehollinen lämmityspituus, mikä maksimoi lämmitysalueen hyödyntämisen lämmönsiirtotehokkuuden parantamiseksi.
(2) Sähköiset parametrit
Jännite ja teho: Tukee useita jännitemäärityksiä, mukaan lukien 220 V yksivaiheinen ja 380 V kolmivaiheinen tehoalue 500 W - 10 000 W, ja niitä voidaan mukauttaa todellisten lämmitystarpeiden mukaan. Nimellisjännitteellä tuotteen lämpöhyötysuhde voi nousta yli 90 %:iin, mikä voi nopeasti muuttaa sähköenergian lämpöenergiaksi ja siirtää sen väliaineeseen.
Eristyskyky: Tuotteen kylmäeristysvastus on ≥ 500M Ω (500 VDC) ja kuumaeristysvastus on ≥ 1M Ω (käyttölämpötilassa). Eristyksen kestojännite kestää 1500 VAC/1 minuutti ilman rikkoutumista tai ylivuotoa, mikä varmistaa sähköturvallisuuden käytön aikana.
Maadoitusvastus: Maadoitusliittimen ja lämmitysputken kotelon välinen vastus on ≤ 0,1 Ω, mikä estää tehokkaasti vuotoriskin ja varmistaa käyttäjien turvallisuuden.
(3) Suorituskykyparametrit
Käyttölämpötila: Tuotteen pinnan maksimi työlämpötila voi olla 600 ℃ ja ympäristön mukautumislämpötila-alue on -40 ℃ - 450 ℃. Se voi toimia vakaasti äärimmäisissä ympäristöissä, kuten korkeissa ja matalissa lämpötiloissa.
Lämpötilan säädön tarkkuus: Kun sitä käytetään yhdessä ulkoisten lämpötilansäätölaitteiden kanssa, lämpötilan säätötarkkuus voi olla ± 1 ℃, mikä vastaa erittäin tarkkojen lämmitysskenaarioiden tarpeita.
Käyttöikä: Normaaleissa käyttö- ja huoltoolosuhteissa tuotteen käyttöikä on ≥ 10000 tuntia ja sen kestävyys ja luotettavuus ovat hyvät.
3、 Sovellettava ympäristö
Keskisuuri ympäristö: Soveltuu puhtaiden väliaineiden, kuten kuivan ilman ja inerttien kaasujen, lämmittämiseen. Jos niitä käytetään ympäristöissä, joissa on syövyttäviä, syttyviä ja räjähtäviä aineita, erityiset korroosionesto- ja räjähdyssuojatut käsittelytuotemallit on mukautettava.
Asennusympäristö: Voidaan asentaa tiloihin, kuten uuneihin, ilmakanaviin, lämmityskammioihin jne. Asennusmenetelmiä ovat laippakiinnitys, kierreliitos, kannatintuki jne. Asennusasennossa on varmistettava hyvä ilmanvaihto, jotta roskat eivät tukkisi ripoja ja vaikuta lämmönsiirtotehokkuuteen.
Ympäristöolosuhteet: Soveltuu ympäristöihin, joiden korkeus on ≤ 2000 m ja suhteellinen kosteus ≤ 90 % (ei kondensaatiota). Vältä suoraa käyttöä ankarissa ympäristöissä, kuten vahvoissa hapoissa, emäksissä ja korkeassa pölyssä. Suorita tarvittaessa suojatoimenpiteitä.
4 、 Asennusta ja käyttöä koskevat varotoimet
Asennusta edeltävä tarkastus: Ennen asennusta on varmistettava, että tuotteen ulkonäkö ei ole vääntynyt, rivat eivät ole vaurioituneet ja johtoliittimet eivät ole löysällä. Tarkista, vastaavatko tuotteen parametrit käyttöskenaarion jännite- ja tehovaatimuksia.
Asennusvaatimukset: Asennuksen aikana on varmistettava riittävä lämmönpoistotila lämmitysputken ja ripojen ympärillä ja vältettävä suoraa kosketusta syttyvien ja räjähtävien materiaalien kanssa. Laipan tai kierreliitoksen tulee olla hyvin tiivistetty väliaineen vuotamisen estämiseksi. Maadoitusliittimen tulee olla luotettavasti maadoitettu sähköturvallisuuden varmistamiseksi.
Käyttö: Ennen käyttöönottoa on varmistettava, että väliaineen kierto- tai ilmanvaihtojärjestelmä toimii normaalisti, jotta vältetään kuivapalaminen ja tuotevauriot. Lämmitysprosessin tulee olla asteittainen äkillisten voimakkaiden iskujen välttämiseksi. Tarkkaile lämpötilaa ja sähköparametreja säännöllisesti käytön aikana ja sammuta välittömästi tarkastusta varten, jos havaitset poikkeavuuksia.
Huolto: Puhdista säännöllisesti pöly ja roskat evien pinnalla pitääksesi ne puhtaina ja varmistaaksesi lämmönvaihdon tehokkuuden. Kun tuotetta ei käytetä pitkään aikaan, se tulee sijoittaa kuivaan ja tuuletettuun ympäristöön kosteuden ja ruosteen välttämiseksi.
5、 Laatustandardit ja sertifiointi
Tuote on valmistettu tiukasti kansallisen standardin GB/T 23150-2008 "Tubular Electric Heating Elements" mukaisesti, ja se on läpäissyt ISO9001 laatujärjestelmän sertifioinnin. Jotkin erikoismallit voivat tarjota kansainvälisiä sertifikaatteja, kuten CE- ja UL-sertifikaatit, jotta tuotteen laatu vastaa asiaankuuluvien kotimaisten ja ulkomaisten standardien vaatimuksia.
6、 Räätälöidyt palvelut
Erikoiskäyttöskenaarioihin ja -vaatimuksiin voidaan tarjota räätälöityjä palveluita, mukaan lukien erikoiskokoiset lämmitysputket ja -rivat, eri materiaaleista valmistetut vaipat ja evät, erikoisjännite- ja tehoyhdistelmät, korroosionesto- ja räjähdyssuojatut käsittelyt jne. Räätälöidyt tuotteet edellyttävät ennakkoilmoitusta teknisistä parametreista ja vaatimuksista, vahvistusta ennen tuotantoa.
