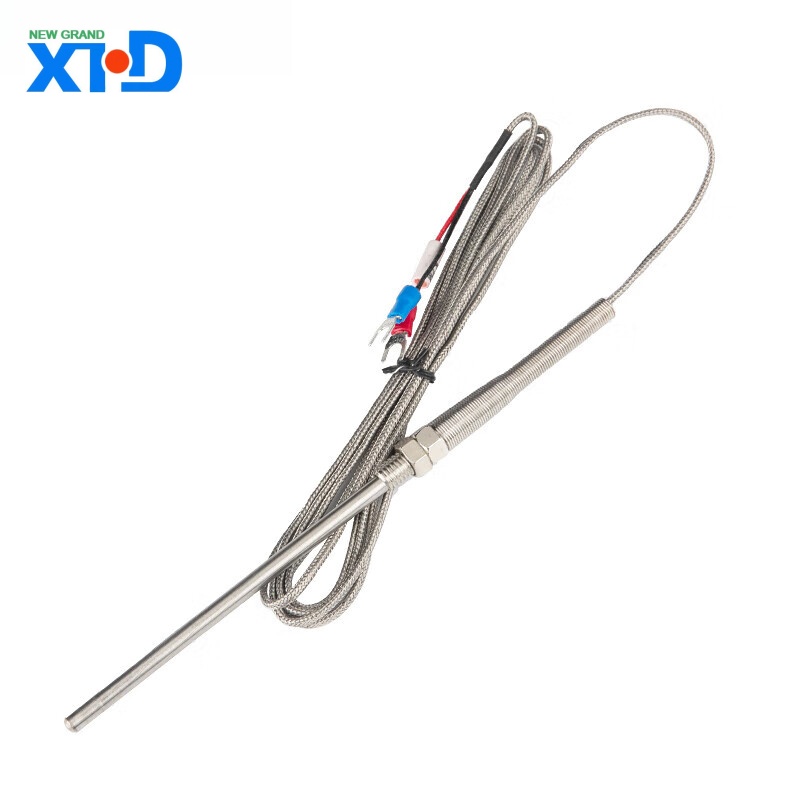

E-tyyppinen termoelementti Senor on Seebeck-efektin perusteella tarkkaan tarkkailun lämpötila-anturi, joka koostuu nikkelikromiseoksesta (Chromel, positiivinen elektrodi) ja kuparin nikkeli-seoksesta (Constantan, negatiivinen elektrodi). Se tunnetaan laajasta lämpötilan mittausalueesta, korkeasta herkkyydestä ja erinomaisesta stabiilisuudestaan, ja sitä käytetään laajasti teollisuudessa, tieteellisessä tutkimuksessa ja lämpötilan seurannassa äärimmäisissä ympäristöissä.
Johdatus E-tyyppisiin termoelementtituotteisiin
1 、 Yleiskatsaus
E-tyyppinen termoelementti Senor on Seebeck-efektin perusteella tarkkaan tarkkailun lämpötila-anturi, joka koostuu nikkelikromiseoksesta (Chromel, positiivinen elektrodi) ja kuparin nikkeli-seoksesta (Constantan, negatiivinen elektrodi). Se tunnetaan laajasta lämpötilan mittausalueesta, korkeasta herkkyydestä ja erinomaisesta stabiilisuudestaan, ja sitä käytetään laajasti teollisuudessa, tieteellisessä tutkimuksessa ja lämpötilan seurannassa äärimmäisissä ympäristöissä.
2 、 ydinparametrit
Parametrien tekniset tiedot
Lämpötilan mittausalue -200 ° C -+900 ° C (lyhytaikainen piikki 1000 ° C: seen)
Herkkyys 68 µ V/° C (suurin koko alueella, yli 35% korkeampi kuin K/J -tyyppi)
Vakiotarkkuus ± 1,7 ° C tai ± 0,5% (0 ° C - 900 ° C); Matala lämpötila-alue ± 1,7 ° C (-200 ° C-0 ° C)
Kansainvälinen standardi IEC 60584-1 ASTM E230 、 GB/T 16839
Langan halkaisija 0,2 mm ~ 3,0 mm (valinnainen panssari/paljain johdin)
Vasteaika paljastettu tyyppi: 0,05 ~ 1 sekunti (kaasussa); Suojaputkella: 1-30 sekuntia (materiaalista ja halkaisijasta riippuen)
3 、 Materiaalit ja rakenne
Positiivinen elektrodi (EP): Nikkelikromiseos (Chromel, 90% Ni+10% Cr)
Negatiivinen elektrodi (EN): Copper -nikkeli -seos (Constantan, 55%+45% NI: llä)
Eristyskerros: magnesiumoksidi (MGO) tai keraaminen (lämpötilaresistenssi yli 1800 ° C)
Vaipan materiaali: 304 ruostumatonta terästä (universaali), Inconel 600 (korkea lämpötila), tantaali (voimakas syövyttävä ympäristö)
4 、 Ainutlaatuiset edut
Korkea herkkyys
68 µ V/° C: n lähtösignaali ylittää huomattavasti K-tyypin (41 µ V/° C) ja J-tyypin (55 µ V/° C), mikä tekee siitä erityisen sopivan pienten lämpötilaerojen (kuten laboratorion tarkkuusinstrumenttien) havaitsemiseksi.
.
.
Laaja lämpötilan sopeutumiskyky
.
Erinomainen matalan lämpötilan suorituskyky:-200 ° C: ssa virhe on vain ± 1,7 ° C, mikä on parempi kuin T-tyypin termoelementti (kuparivakio).
Korkean lämpötilan hapettumiskestävyys: Sen stabiilisuus on parempi kuin J-tyypin (rautavakio) hapettavassa ilmakehässä.
.
Korroosionkestävyys
Negatiivisella elektrodimateriaalilla vakiona on voimakas vastus heikkojen happo- ja emäksisten ympäristöille, ja se soveltuu kemiallisiin reaktioastioihin ja elintarvikkeiden jalostuslaitteisiin.
.
.
Korkea kustannustehokkuus
Kustannukset ovat alhaisemmat kuin jalometallien lämpöparit (kuten S-tyyppinen platina-rodium), ja se voidaan kytkeä suoraan PLC- tai DAQ-järjestelmiin ilman, että tarvitaan ulkoisia vahvistuspiirejä.
.
5 、 Sovellusskenaariot
Teollisuus
Metallurgia: Jatkuvan valukoneen kiteytymisen lämpötilan valvonta (800 ~ 900 ° C)
Energia: Kaasuturbiinin pakokaasujen lämpötilan havaitseminen (vaatii Inconel -vaippaa)
Tutkimuskenttä
Suprajohtavien materiaalien matalan lämpötilan koe (nestemäisellä typpijäähdytysjärjestelmällä)
Avaruusaluksen lämpö tyhjiötesti (-150 ° C-+250 ° C-sykli)
Ihmisten toimeentulon alalla
Ruokasterilointilaitteet (korkeapaineinen höyryympäristö, lämpötilavirhe <± 1 ° C)
Lääketieteellinen kryogeeninen varastointi (-80 ° C erittäin matala lämpötila jääkaappi)
6 、 Valintaopas
Malliesimerkki sovellettavat skenaariot Suositeltavat kokoonpanot
E-3M-1000-SS304 Yleinen teollisuusuuni (0 ~ 800 ° C) 3 mm: n panssari, ruostumattomasta teräksestä valmistettu vaippa, kaksireiän keraaminen eristys
E-1.5M-200 Inconel Aircraft Engine -koe (korkean lämpötilan korroosioympäristö) 1,5 mm: n mikro-anturi, Inconel 600 -vaippa
E-FEP-260 Vahva happoympäristö (kuten elektropnoiva säiliö) FEP-eristyksellä ja tantaalisuojaputkella
7 、 Asennus ja huolto
Asennuspisteet
Vältä mekaanista jännitystä: taivutussäde ≥ 5 -kertainen langan halkaisija termoelementin johdon rikkoutumisen estämiseksi.
Kylmän pään kompensointi: Se on yhdistettävä jäätymispiste -anturiin tai elektroniseen kompensointimoduuliin (kuten MAX31855).
Ylläpitoehdotukset
Säännöllinen kalibrointi: Varmista tarkkuus kuuden kuukauden välein kuivalla kaivouunilla (katso ASTM E2847).
Saastumiskäsittely: Jos negatiivinen elektrodi hapettaa ja muuttuu mustaksi, puhdista se 10 -prosenttisella suolahapolla ja pyyhi se alkoholilla.
8 、 Usein kysyttyjä kysymyksiä ja vastauksia
Q1: Vaihtuuko lähtösignaali huomattavasti?
Syy: Kylmäpää ei kompensoitu tai sähkömagneettiset häiriöt (kuten lähellä taajuusmuutosta).
Ratkaisu: Asenna suojakerros ja käytä eristettyä lämpötilalähetin.
Q2: Lyhyt elinikä korkealla lämpötila -alueella?
Syy: Vaipan materiaali ei ole resistentti hapettumiselle (kuten 304 ruostumattoman teräksen väärinkäyttö yli 900 ° C).
Ratkaisu: Vaihda Inconel 601 -vaippa tai keraaminen päällystetty anturi.
9 、 Yhteenveto
E Tyyppinen termoelementti Senor on ihanteellinen valinta keskipitkän ja matalan lämpötilan mittauksiin niiden korkean herkkyyden, laajan alueen ja voimakkaan ympäristön sopeutumiskyvyn vuoksi. Eri työolosuhteiden räätälöityjä malleja, kuten miniatyroituja koettimia tai erityisiä vaippa -materiaaleja, voivat edelleen optimoida suorituskyvyn ja kustannusten. Äärimmäisissä ympäristöskenaarioissa, kuten ydinsäteily tai erittäin korkea jännite, on suositeltavaa käyttää erillistä signaalin ilmastointimoduulia.
