PI-lämmityslevy

I. Tuotteen yleiskatsaus

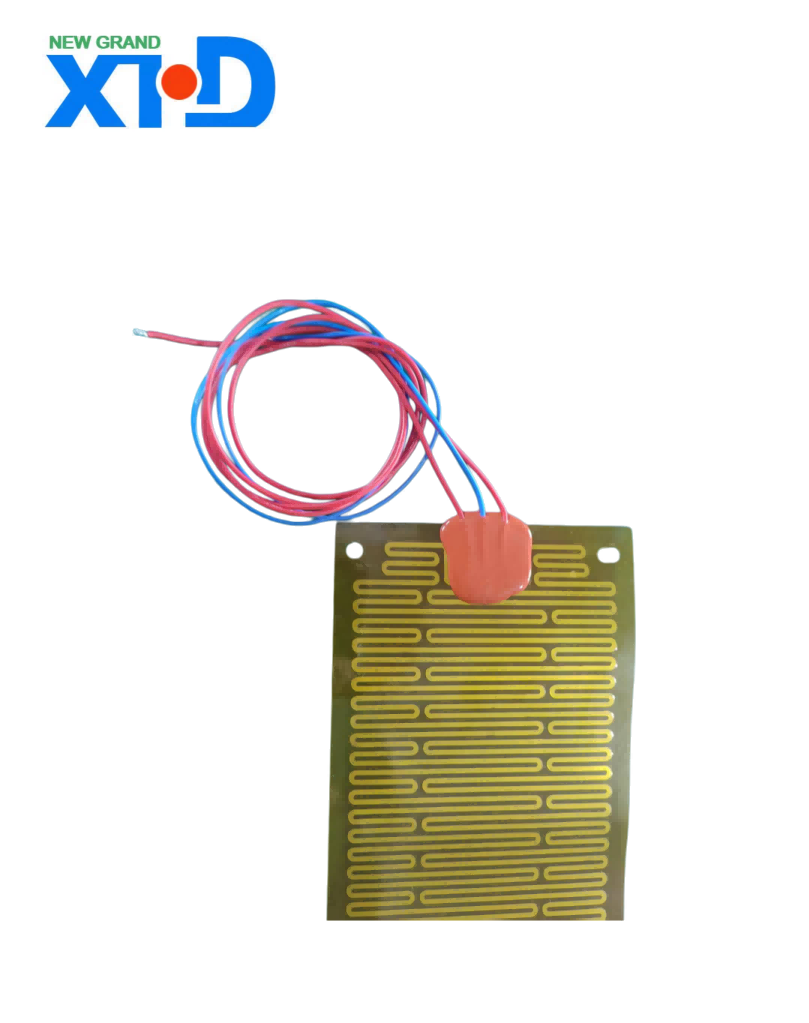

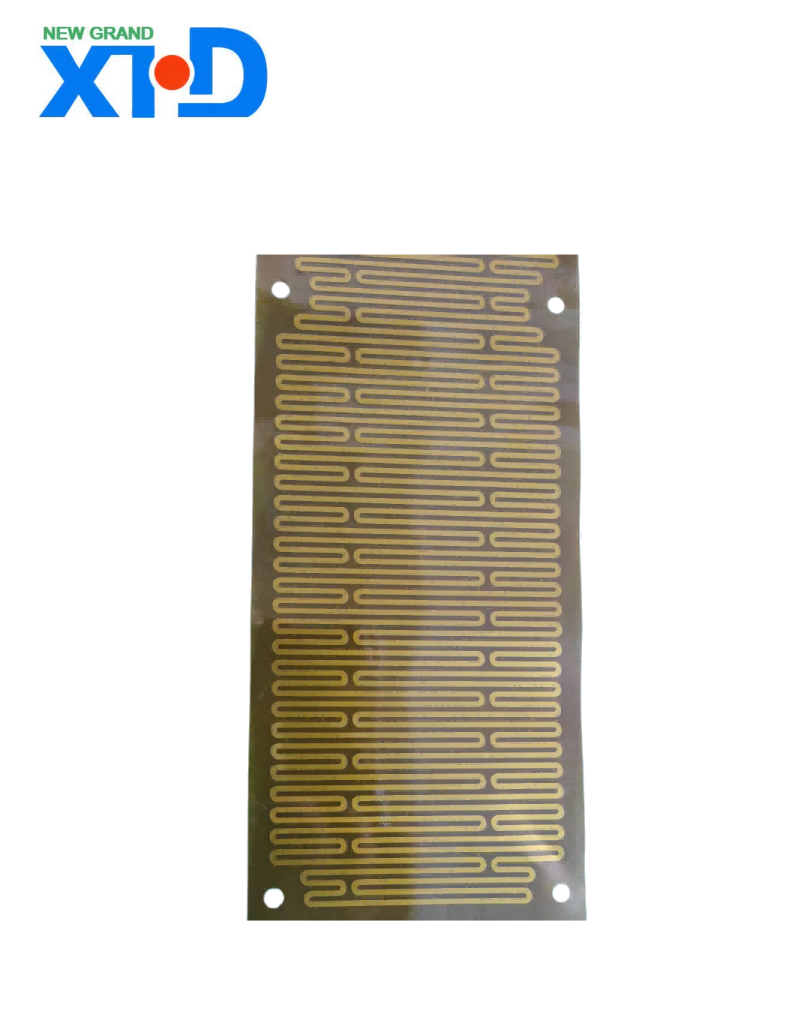

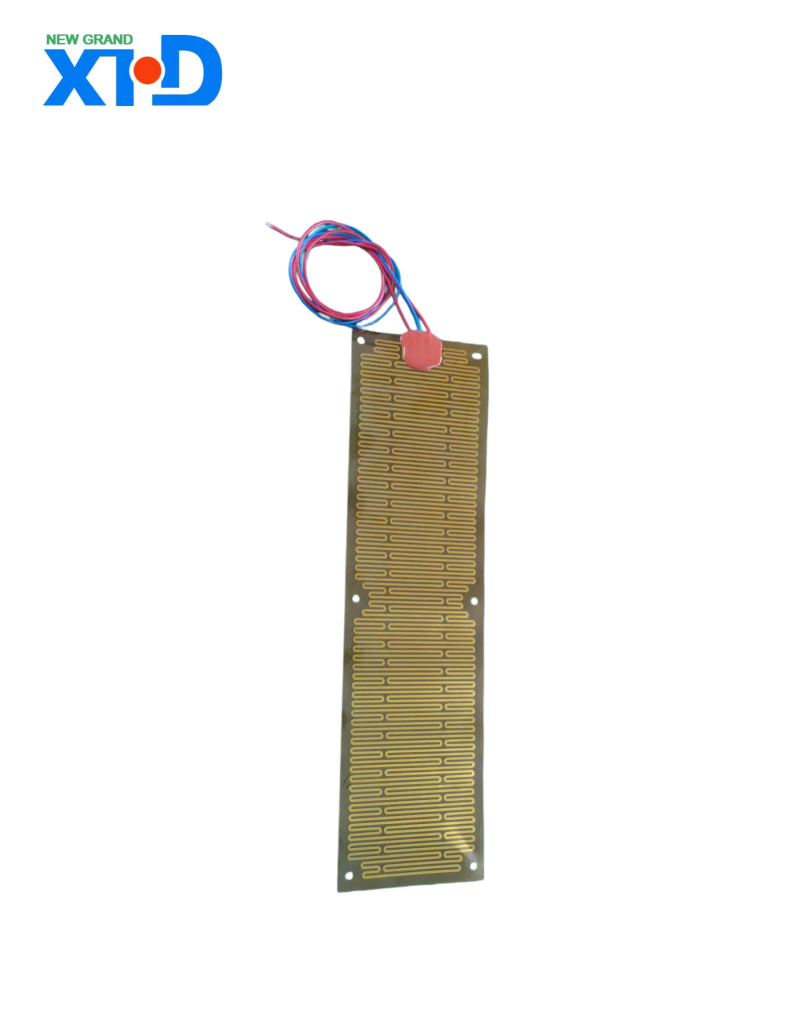

PI-lämmityslevy, joka tunnetaan myös nimellä polyimidikalvon sähkölämmityskalvo, on joustava sähköinen lämmityselementti, joka on valmistettu polyimidikalvosta ulkoeristeenä ja metallikalvosta, metallilangasta tai nikkeli-kromiseoksesta syövytetystä lämpölevystä sisäisenä johtavana lämmityskappaleena, joka on lämpösidottu korkeassa lämpötilassa ja paineessa. Tätä tuotetta, jonka ominaisuudet ovat pehmeys ja taivutettavuus, erittäin ohut, tasainen lämmitys, hyvä eristys ja korkean lämpötilan kestävyys, on käytetty laajasti eri aloilla, kuten ilmailu-, teollisuus-, lääketieteelliset laitteet, kulutuselektroniikka, uusi energia ja autoteollisuuden laitteet. Se voi saavuttaa nopean lämmityksen ja tarkan lämpötilan säädön, mikä tarjoaa luotettavan lämpötilasuojan eri alojen laitteille.

II. Tuotemallit ja luokitus (I) Luokittelu lämpötilan kestävyystason mukaan Perinteiset PI-lämmityslevyt: Pitkäkestoisella käyttölämpötilalla, jopa 200 ℃, ne soveltuvat useimpiin kohtalaisiin lämpötilavaatimuksiin, kuten akun lämmitykseen kulutuselektroniikassa ja potilaan lämmityslaitteisiin lääketieteellisissä laitteissa.

Korkean lämpötilan PI-lämmityslevy: Se kestää jopa 300 ℃ lämpötiloja ja kestää pitkäaikaista altistumista 250 ℃:seen, mikä johtaa alaan. Se soveltuu korkeita lämmityslämpötiloja vaativiin sähkölämmitystuotteisiin, kuten oikaisuraudat, pikakuumat kupit, kahvinkeittimet ja höyrysilitysraudat.

(2) Luokiteltu sovellusalan mukaan: Erityiset PI-lämmityslevyt ilmailu- ja sotilasteollisuudelle: Sertifioitu kansallisen sotilasstandardin GJB9001C-2017 mukaisesti, ne soveltuvat äärimmäisiin lämpötiloihin ja kestävät tärinää ja iskuja, joten ne sopivat lämmönhallintajärjestelmiin ilmailulaitteissa, kuten napakiertoradalla/geostationaarisilla kiertoratasatelliiteilla ja Long March -sarjan kantajaraketeissa.

Uusille energiaajoneuvoille tarkoitettu PI-lämmityslevy: Sitä käytetään ensisijaisesti litiumakkupakkausten lämmittämiseen ja eristämiseen, mikä varmistaa akun normaalin lataus- ja purkamissuorituskyvyn matalissa lämpötiloissa. Sitä voidaan soveltaa myös sellaisiin skenaarioihin kuin taustapeilien sulatus ja istuinlämmitys.

Lääketieteellisille laitteille tarkoitettu PI-lämmityslevy: Sitä voidaan käyttää kirurgisten instrumenttien, potilaan lämmityslaitteiden, veren analysaattoreiden ja muiden lääketieteellisten laitteiden lämmittämiseen, jotka täyttävät tarkan lämpötilan hallinnan ja hygieniaturvallisuuden vaatimukset lääketieteellisissä skenaarioissa.

PI-lämmityslevy kulutuselektroniikkaan: soveltuu akun lämmitykseen ja näytön huurteenpoistoon laitteissa, kuten älypuhelimissa ja tablet-tietokoneissa, sekä kauneus- ja kampaamotarvikkeissa, kuten suoristusraudat, kihartimet ja kauneusinstrumentit.

III. Tekniset ydinparametrit (I) Sähkötehoparametrit Käyttöjännite: 0 - 480 V, muokattavissa eri sovellusskenaarioiden mukaan vastaamaan eri laitteiden jännitevaatimuksia.

Tehon tiheys: Perinteisten mallien pintatehotiheys voi olla 7,8 W/cm², ja joitain tuotteita voidaan säätää välillä 0,15 - 7,8 W/cm² erityistarpeiden mukaan, mikä varmistaa tehokkaan lämmityksen ahtaissa tiloissa.

Eristysvastus: ≥500Ω. Joidenkin huippuluokan tuotteiden dielektrinen lujuus UDC 500V:lla on ≥ 200MΩ, mikä osoittaa erinomaisen sähköeristyskyvyn ja varmistaa turvallisen käytön.

Sähkövastus: UAC ≥ 2000V, kestää suuria jännitepiikkejä, jolloin vältetään sähkövioista johtuvat turvallisuusonnettomuudet.

Resistanssitoleranssi: Nimellisarvo on ±10%, ja joidenkin tuotteiden toleranssi voi olla jopa ±2%, mikä varmistaa lämmitystehon vakauden ja tasaisuuden.

(II) Lämpötehoparametrit Käyttölämpötila-alue: Perinteisen tyypin pitkäaikainen käyttölämpötila on ≤232 ℃ ja matala lämpötila -60 ℃ asti; korkean lämpötilan tyyppi kestää jopa 300 ℃ lämpötiloja ja voi toimia jopa 250 ℃ lämpötiloissa pitkiä aikoja, mikä tekee siitä sopivan erittäin ankariin lämpötiloihin.

Lämmitysnopeus: Jotkut tuotteet voivat lämmetä nopeasti jopa 20 sekunnissa, mikä pystyy muuttamaan sähköenergian nopeasti lämpöenergiaksi nopeaa lämpötilan nousua varten.

Lämpötilan tasaisuus: Tasomaista lämmitysmenetelmää käyttämällä lämmön jakautuminen on tasaista, mikä varmistaa, että lämpötilaerot lämmitetyllä pinnalla pysyvät kapealla alueella, mikä täyttää skenaariot, joissa lämpötilan tasaisuusvaatimukset ovat korkeat.

(III) Mekaaniset suorituskykyparametrit: Paksuus: Tyypillisesti 0,13 - 0,4 mm, tavanomaisten tuotteiden paksuus on noin 0,2 mm. Joidenkin erittäin ohuiden tuotteiden paksuus voi olla jopa 0,08 mm. Kevyt ja ohut muotoilu mahdollistaa pienen tilan, mikä helpottaa asennusta ja integrointia.

Paino: ≤278 g/m², paino vain 0,023 - 0,037 g/cm², mikä vähentää tehokkaasti laitteiden kokonaispainoa, soveltuu erityisen hyvin painoherkkään ilmailun, kulutuselektroniikan ja muiden alojen sovelluksiin.

Taivutussäde: Se voi olla vähintään 1,0 mm, sillä on erinomainen joustavuus, se voidaan taivuttaa ja taittaa, ja se voi jopa mukautua erimuotoisten esineiden pintoihin, mukautuen moniin monimutkaisiin asennusympäristöihin.

Käyttöikä: Jopa 60 000 tuntia, mikä ylittää huomattavasti perinteiset lämmityslangat. Soveltuu erittäin luotettaviin sovelluksiin, mikä vähentää laitteiden ylläpitokustannuksia.

IV. Tuotteen rakenne ja valmistusprosessi (I) Tuotteen rakenne PI-lämmityslevyissä on tyypillisesti kolmikerroksinen rakenne. Ensimmäinen ja kolmas kerros ovat polyimidikalvoeristekerroksia (PI), joiden paksuus vaihtelee yleensä 0,05 - 0,08 millimetriä, mikä tarjoaa erinomaiset sähköeristys- ja mekaaniset suojaominaisuudet. Keskikerros on metallinen lämmityselementti, kuten ruostumaton teräs, kupari, rauta-kromi-alumiini tai nikkeli-kromiseoksesta syövytetyt lämmityslevyt, jotka prosessoidaan räätälöityiksi lämmityspiireiksi tarkkuusetsaustekniikalla tehokkaan ja tasaisen lämmityksen saavuttamiseksi.

(2) Perusmateriaalien valmistelu valmistusprosessia varten: Valitse erittäin puhdas polyimidikalvo ja metallikalvo varmistaaksesi raaka-aineiden laadun vakauden.

Piirin syövytys: Tarkkuusetsaustekniikkaa käyttämällä metallialusta käsitellään suunnitelluksi lämmityspiiriksi, mikä varmistaa piirin tarkkuuden ja johdonmukaisuuden.

Korkean lämpötilan kuumapuristus: Syövytetty metallilämmityselementti ja polyimidikalvo laminoidaan korkean lämpötilan ja korkean paineen lämpösidontaprosessilla (lämpötila 200 - 350 ℃, paine 5 - 15 MPa) integroidun rakenteen muodostamiseksi, mikä varmistaa tuotteen kestävyyden ja vakauden.

Suorituskykytestaus: Erilaisten testien suorittaminen valmiille tuotteille, mukaan lukien sähköiset, lämpö- ja mekaaniset suorituskykytestit varmistaakseen, että tuotteet täyttävät laatustandardit.

5. Tuotteen edut: Joustava istuvuus: Pehmeä ja taivutettava, se voi mukautua erilaisten monimutkaisten pintojen lämmitystarpeisiin. Laiterakennetta muuttamatta se sopii täydellisesti erilaisille epäsäännöllisille pinnoille, mikä ratkaisee ongelman, että perinteiset lämmityslevyt eivät sovi epäsäännöllisiin laitteisiin.

Tehokas ja tarkka: Tasaisella lämmöntuotannolla ja >2W/(m・K) lämmönjohtavuussuhteella se voi muuntaa sähköenergian nopeasti lämpöenergiaksi, saavuttaen nopean lämmityksen ja tarkan lämpötilan säädön, mikä täyttää lämpötilan säätelyn korkean tarkkuuden vaatimukset eri aloilla.

Turvallinen ja luotettava: Erinomaisen eristyksen ja korkean lämpötilan kestävyyden ansiosta se säilyttää vakaan sähköisen suorituskyvyn ja mekaanisen lujuuden jopa äärimmäisissä lämpötiloissa ja monimutkaisissa työympäristöissä varmistaen turvallisuuden ja luotettavuuden käytön aikana.

Vahva räätälöinti: Räätälöity suunnittelu voidaan tarjota tuoteparametreille, kuten koko, muoto, teho ja jännite asiakkaan erityistarpeiden mukaan, jotka täyttävät yksilölliset vaatimukset eri sovellusskenaarioissa.

Energiansäästö ja ympäristönsuojelu: Korkea lämpötehokkuus, joka pystyy vähentämään merkittävästi energiankulutusta ja täyttää nykyaikaisen yhteiskunnan energiansäästö- ja ympäristönsuojeluvaatimukset.

VI. Sovellusskenaarioiden yksityiskohtainen selitys (I) Aerospace Field Ilmailu-avaruuslaitteissa, kuten satelliiteissa ja kantoaaltoraketeissa, PI-lämmityslevyjä käytetään ensisijaisesti lämmönhallintajärjestelmissä varmistamaan laitteiden normaali toiminta äärimmäisissä lämpötiloissa. Esimerkiksi Shanghai Changqing Industrialin valmistamia PI-lämmityslevyjä on käytetty laajalti Kiinan naparadan meteorologisten satelliittien ja geostationaarisen radan viestintäsatelliittien lämmönhallintajärjestelmissä. Rata-toiminnalliset tiedot osoittavat, että niitä on onnistuneesti sovitettu erilaisiin satelliittimalleihin, kuten navigointisatelliitteihin ja tieteellisiin koesatelliitteihin, ja ne ovat keränneet lukuisia kiertoradan sovellusten sertifikaatteja ja positiivista palautetta satelliittimallien käyttäjiltä.

(II) Litiumakkupakettien lämmitys ja eristys uusien energia-ajoneuvojen alalla: Alhaisissa lämpötiloissa PI-lämmityslevyt voivat lämmittää ja eristää litiumakkupakkauksia, parantaa akun toimintaa, varmistaa normaalin lataus- ja purkaussuorituskyvyn ja pidentää akun käyttöikää.

Korin lisävarusteiden lämmitys: käytetään taustapeilien sulatukseen, istuinlämmitykseen, öljypohjan lämmitykseen jne. ajomukavuuden ja turvallisuuden parantamiseksi.

(III) Kirurgisten instrumenttien lämmitys lääketieteellisten laitteiden alalla: Kirurgisten instrumenttien pitäminen sopivassa lämpötilassa voi välttää liian alhaisista lämpötiloista potilaille aiheutuvan epämukavuuden ja parantaa samalla kirurgisten instrumenttien suorituskykyä.

Potilaiden lämmityslaitteet: kuten lääketieteelliset patjat, lämmityspeitot jne., tarjoavat potilaille lämpimän ja mukavan hoitoympäristön, joka edistää heidän toipumistaan.

Diagnostisten laitteiden lämpötilan säätö: Diagnostisissa laitteissa, kuten hematologisissa analysaattoreissa ja biokemiallisissa analysaattoreissa, PI-lämmityslevyt varmistavat, että reagenssit ja näytteet reagoivat sopivassa lämpötilassa, mikä parantaa diagnostisten tulosten tarkkuutta.

(4) Kulutuselektroniikka-alan mobiililaitteiden akkulämmitys: Kylmissä ympäristöissä sitä käytetään laitteiden, kuten älypuhelimien ja tablettitietokoneiden, akkujen lämmittämiseen, mikä lisää akun käyttöikää ja suorituskykyä.

Kauneus- ja kampaamolaitteet: Laitteissa, kuten suoristusraudoissa, kiharrinsilitysraudoissa ja kauneusinstrumenteissa, PI-lämmityslevyt voivat nopeasti lämmetä ja ylläpitää tasaisen lämpötilan täyttäen kauneuden ja kampaamon tarkat lämpötilavaatimukset.

(5) Teollisuuden laitteiden jäätymisenesto ja sulatus: käytetään ulkona olevien pankkiautomaattien, kamerakoteloiden, nestekidenäyttöjen (LCD:iden), optisten laitteiden jne. jäätymisen estoon ja sulatukseen laitteiden normaalin toiminnan varmistamiseksi matalissa lämpötiloissa.

Teollinen lämmitys ja lämpötilan säätö: Monimutkaisissa työolosuhteissa, kuten korkean lämpötilan sulatus, matalan lämpötilan jäähdytys ja jatkuva lämpötilan ylläpito, PI-lämmityslevyt voivat varmistaa tarkan ja vakaan lämpötilan säädön, mikä parantaa teollisen tuotannon tehokkuutta ja tuotteiden laatua.

VII. Asennus- ja käyttöohjeet (I) Asennustapa: Liimapohja: Joidenkin tuotteiden takana on liimaa, joka voidaan liimata suoraan lämmitystä vaativalle pinnalle. Asennus on yksinkertainen ja nopea, sopii tasaisille tai kevyesti kaareville pinnoille.

Mekaaninen kiinnitys: Skenaarioissa, joissa on huomattavaa tärinää tai korkeat vaatimukset asennuksen lujuudelle, kiinnitykseen voidaan käyttää mekaanisia menetelmiä, kuten ruuveja ja solkia.

Upotettu asennus: Laitteen suunnitteluvaiheessa PI-lämmityslevy voidaan upottaa laitteen sisään integroidun suunnittelun saavuttamiseksi, mikä säästää tilaa ja parantaa laitteen esteettistä ulkonäköä.

(II) Käyttöön liittyvät varotoimet: Vältä ylikuormitusta: Noudata tiukasti tuotteen nimellistehoa ja -jännitettä, jotta vältyt ylikuormituksen aiheuttamilta tuotevaurioilta tai turvallisuusonnettomuuksilta.

Estä terävien esineiden naarmuuntumista: PI-lämmityslevyn pinta on suhteellisen hauras, joten sitä tulee välttää joutumasta kosketuksiin terävien esineiden kanssa, jotta eristekerros ei naarmuuntuisi, mikä voi vaikuttaa sähköeristyksen suorituskykyyn.

Säännöllinen tarkastus ja huolto: Tarkista säännöllisesti PI-lämmityslevyn ulkonäkö ja sähköinen suorituskyky ja vaihda se välittömästi, jos havaitaan poikkeavuuksia tuotteen normaalin käytön varmistamiseksi.

Turvallisuusmääräysten noudattaminen: Varmista, että tuotteilla on asianmukaiset turvallisuussertifikaatit, jotka perustuvat tuotemyyntimarkkinoihin, kuten UL (Yhdysvallat), CE (Euroopan unioni), RoHS (vaarallisten aineiden rajoitus) jne. Noudata asennuksen ja käytön aikana asianmukaisia ​​turvallisuusvaatimuksia.

VIII. Laatusertifiointi ja huoltopalvelu (I) Laadunvarmistus Kansainvälinen sertifiointi: Jotkut tuotteet ovat läpäisseet kansainväliset sertifioinnit, kuten UL, CE ja RoHS, ja ne täyttävät kansainvälisten markkinoiden laatu- ja ympäristönsuojeluvaatimukset.

Kotimainen sertifiointi: Ilmailu- ja sotilasteollisuuden erikoistuotteet ovat läpäisseet GJB9001C-2017 kansallisen sotilasstandardin sertifioinnin; Jotkut yritykset ovat myös saaneet ISO 9001, IATF 16949 ja muut laatujärjestelmäsertifikaatit, jotka takaavat tuotteiden laadun vakauden ja luotettavuuden.

(II) Räätälöity myynnin jälkeinen palvelu: Tarjoamme asiakkaillemme räätälöityjä yhden luukun palveluita tuotesuunnittelusta prototyyppien valmistukseen tuotantoon. Järjestämme ammattitaitoiset tekniset tiimit kommunikoimaan asiakkaiden kanssa ja varmistamaan, että tuotteet vastaavat heidän yksilöllisiä tarpeitaan.

Myynnin jälkeinen takuu: Tarjoamme tietyn ajan tuotetakuupalvelun. Jos tuotteessa on ei-inhimillisiä laatuongelmia takuuaikana, asiakkaat voivat nauttia ilmaisista korjaus- tai vaihtopalveluista. Lisäksi olemme perustaneet kattavan myynnin jälkeisen asiakaspalvelujärjestelmän vastataksemme nopeasti asiakkaiden tiedusteluihin ja valituksiin ja tarjotaksemme asiakkaille laadukkaita myynnin jälkeisiä palveluita.
