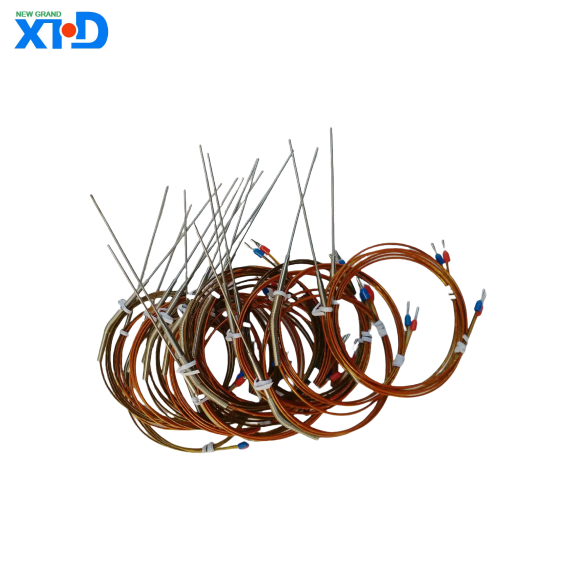

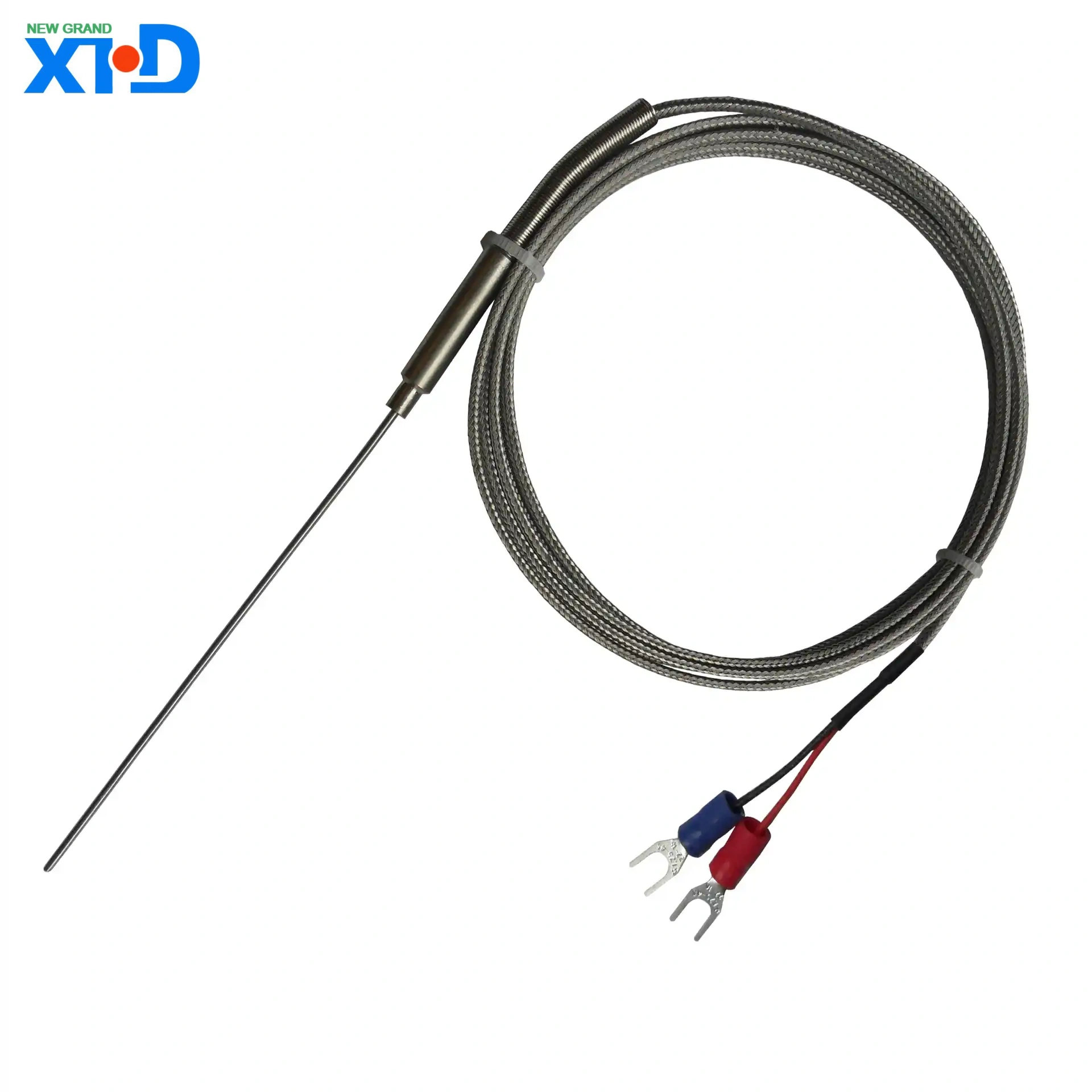

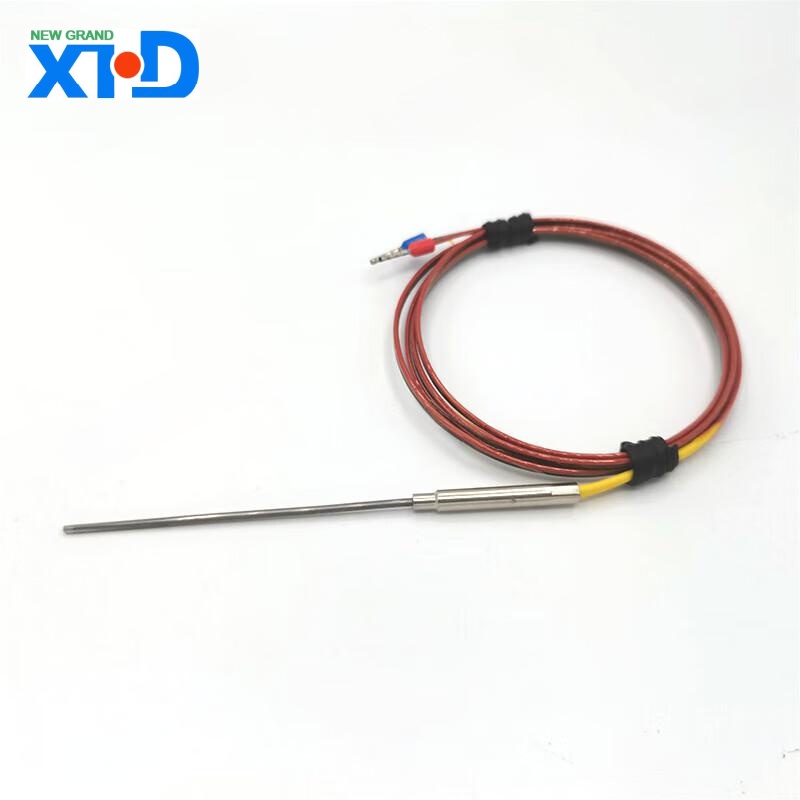

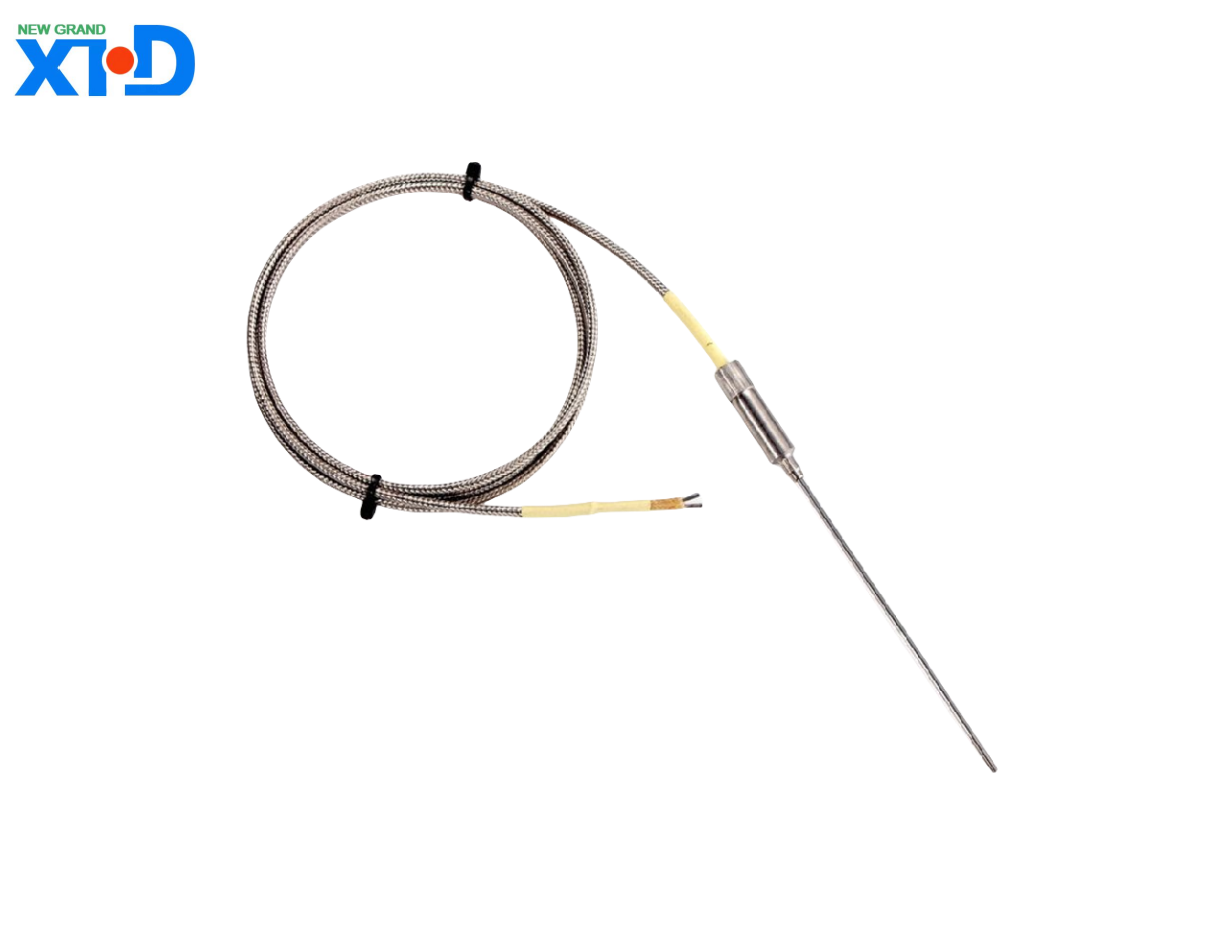

J-tyyppinen termoelementti on lämpötila-anturi, joka perustuu termoelektrisen vaikutuksen periaatteeseen, joka koostuu kahdesta johdinmateriaalista: rauta (Fe) ja kuparin nikkeli-seoksesta (CUNI). Sen työlämpötila on 0 ° C - 750 ° C (jopa 1000 ° C lyhyessä ajassa), ja sillä on alhaiset kustannukset, korkea herkkyys ja hyvä stabiilisuus. Sitä käytetään laajasti lämpötilan mittaamisessa ja valvonnassa toimialoilla, tieteellisellä tutkimuksella, energialla ja muilla aloilla.
J-tyyppisen termoelementin yksityiskohtainen tuotteen esittely
1 、 Tuotteen yleiskatsaus
J-tyyppinen termoelementti on lämpötila-anturi, joka perustuu termoelektrisen vaikutuksen periaatteeseen, joka koostuu kahdesta johdinmateriaalista: rauta (Fe) ja kuparin nikkeli-seoksesta (CUNI). Sen työlämpötila on 0 ° C - 750 ° C (jopa 1000 ° C lyhyessä ajassa), ja sillä on alhaiset kustannukset, korkea herkkyys ja hyvä stabiilisuus. Sitä käytetään laajasti lämpötilan mittaamisessa ja valvonnassa toimialoilla, tieteellisellä tutkimuksella, energialla ja muilla aloilla.
2 、 Tuoteominaisuudet
Laaja lämpötila -alue
Vakiolämpötilan mittausalue: 0 ° C-750 ° C, lyhytaikaisella lämpötilatoleranssilla jopa 1000 ° C (vaatii erityistä suojakoteloa).
Sopii keskilämpöiseen ja korkean lämpötilan skenaarioihin, etenkin erinomaisella suorituskyvyllä ilmakehän vähentämisessä.
Korkea herkkyys ja vasteen nopeus
Termoelektrinen kerroin on noin 50-55 μ V/° C, ja herkkyys on merkittävästi korkeampi kuin K-tyypin lämpöparilla, mikä tekee siitä sopivan pienten lämpötilan muutosten havaitsemiseksi.
Nopea vasteaika (millisekunnissa), sopiva dynaamiseen lämpötilan seurantaan.
Taloudellinen ja käytännöllinen
Matala raaka-ainekustannus, korkea kustannustehokkuus, sopii laajamittaisiin teollisuussovelluksiin.
Ympäristön sopeutumiskyky
Amosfäärin vähentämiselle resistentti: stabiili kaasujen, kuten vety- ja hiilimonoksidin, vähentämisessä.
Ei sovellu erittäin hapettaviin ympäristöihin: Rauta on alttiita hapettumiselle korkeissa lämpötiloissa, ja sitä on käytettävä yhdessä suojaavien hihojen kanssa.
Standardointi ja yhteensopivuus
Kansainvälisten standardien (IEC 584-3, ASTM E230) mukainen ja yhteensopiva valtavirran lämpötilanhallintavälineiden kanssa.
3 、 Tekniset parametrit
Parametrien tekniset tiedot
Lämpötilan mittausalue: 0 ° C - 750 ° C (tavanomainen)
Lyhytaikainen lämpötilan vastusraja 1000 ° C (vaatii erityistä suojavaippaa)
Tarkkuustaso ± 2,2 ° C tai ± 0,75% (IEC -standardi)
Langan halkaisijan eritelmä 0,2 mm - 3,2 mm (muokattavissa)
Eristysmateriaali lasikuitu ptfe 、 keramiikka
Vaipan materiaali: 304/316 Ruostumaton teräs, Inconel jne.
Lähtösignaalin millivoltin tasojännite (MV)
4 、 Sovelluskentät
Teollisuusprosessin hallinta
Metallurginen teollisuus: Korkean lämpötilan uunien ja lämpökäsittelylaitteiden lämpötilan seuranta.
Petrokemian teollisuus: Putkilinjojen ja reaktioastioiden ilmakehän vähentämisen lämpötilan mittaus.
Energia ja sähkö
Kattilan palamiskammio ja kaasuturbiinin pakokaasun lämpötilan seuranta.
Elintarvikekäsittely
Laitolaitteiden ja sterilointisäiliöiden lämpötilanhallinta (vaatii elintarvikelaatuisen suojakannen).
Laboratoriotutkimus
Materiaalien korkean lämpötilan suorituskyky- ja ympäristösimulaatiokokeet.
5 、 Asennus- ja käyttövarotoimenpiteet
Asennusvaatimukset
Vältä pitkäaikaista käyttöä erittäin hapettavissa ilmakehissä (kuten happirikkaat ympäristöt).
Taivutussäteen tulisi olla ≥ 5 -kertainen langan halkaisija, jotta termoelementtilankakatkaisu estäisi.
Kylmän pään (vertailupää) on säilytettävä lämpötilan stabiilisuus tai käytettävä kylmäpään kompensointipiiriä.
Ylläpitoehdotukset
Säännöllinen kalibrointi (suositellaan 6-12 kuukauden välein).
Tarkista, onko suojavaippa syöpynyt vai vaurioitunut, ja korvaa se nopeasti.
Yleinen viankäsittely
Signaalin ajautuminen: Voi johtua hapettumisesta, ja termoelementti on vaihdettava tai suojaava holkki on päivitettävä.
Avoimen piirin vika: Tarkista, ovatko johdotusliittimet tai termoelementtilankot rikki.
6 、 Valintaopas
Valitse seuraava kokoonpano todellisten tarpeiden perusteella:
Lämpötila-alue: tavanomainen tyyppi (0-750 ° C) tai korkean lämpötilan tyyppi (keraamisella vaipalla).
Ympäristöväliaine: Paljain lankatyyppi valitaan kaasuympäristön vähentämiseksi, ja ruostumattomasta teräksestä valmistettu vaippa valitaan syövyttämiseen.
Asennusmenetelmät: Kierteitetty kiinnitys, laipan asennus tai joustava koetin.
Lähtörajapinta: Vakioyhteysruutu, ilmailupistoke tai langaton lähetysmoduuli (räätälöity).
7 、 Myyntipalvelun ja tuki
Takuuaika: 12 kuukautta (ei -inhimilliset vahingot).
Tekninen tuki: Tarjoa asennusohjeita, vikadiagnoosia ja kalibrointipalveluita.
Räätälöity palvelu: Tukee epästandardikokoisia, erityisiä vaippa- tai jatkojohdon malleja.
Yhteenveto
J-tyypin lämpöparit ovat ihanteellinen valinta keskipitkän ja korkean lämpötilan mittausskenaarioihin niiden korkean kustannustehokkuuden, erinomaisen sopeutumiskyvyn vuoksi pelkistävien ilmakehien ja nopean vasteen ominaisuuksien vuoksi. Oikea valinta ja standardisoitu asennus voivat varmistaa sen pitkäaikaisen vakaan toiminnan ja vastata teollisuuden ja tieteellisten tutkimusalojen monipuolisiin tarpeisiin.
Jos tarvitset muita teknisiä parametreja tai räätälöityjä ratkaisuja, ota yhteyttä suunnittelutiimiin!
