Tyypin T termoelementti on lämpötila -anturi, joka on suunniteltu Seebeck Effect -periaatteen perusteella, joka koostuu kahdesta erilaisesta metallijohtimesta (puhdas kupari positiiviselle elektrodille ja kuparin nikkeli -seokselle negatiiviselle elektrodille, ts. Constantanille). Sillä on korkea stabiilisuus ja erinomainen matalan lämpötilan mittaustarkkuus. Yhtenä kansainvälisesti standardisoiduista termoelementtityypeistä (yhteensopiva IEC 584 -standardin mukainen), sitä käytetään laajasti keskipitkän ja matalan lämpötilan mittausskenaarioissa tieteellisessä tutkimuksessa, teollisuudessa, lääketieteellisessä ja muissa aloilla.

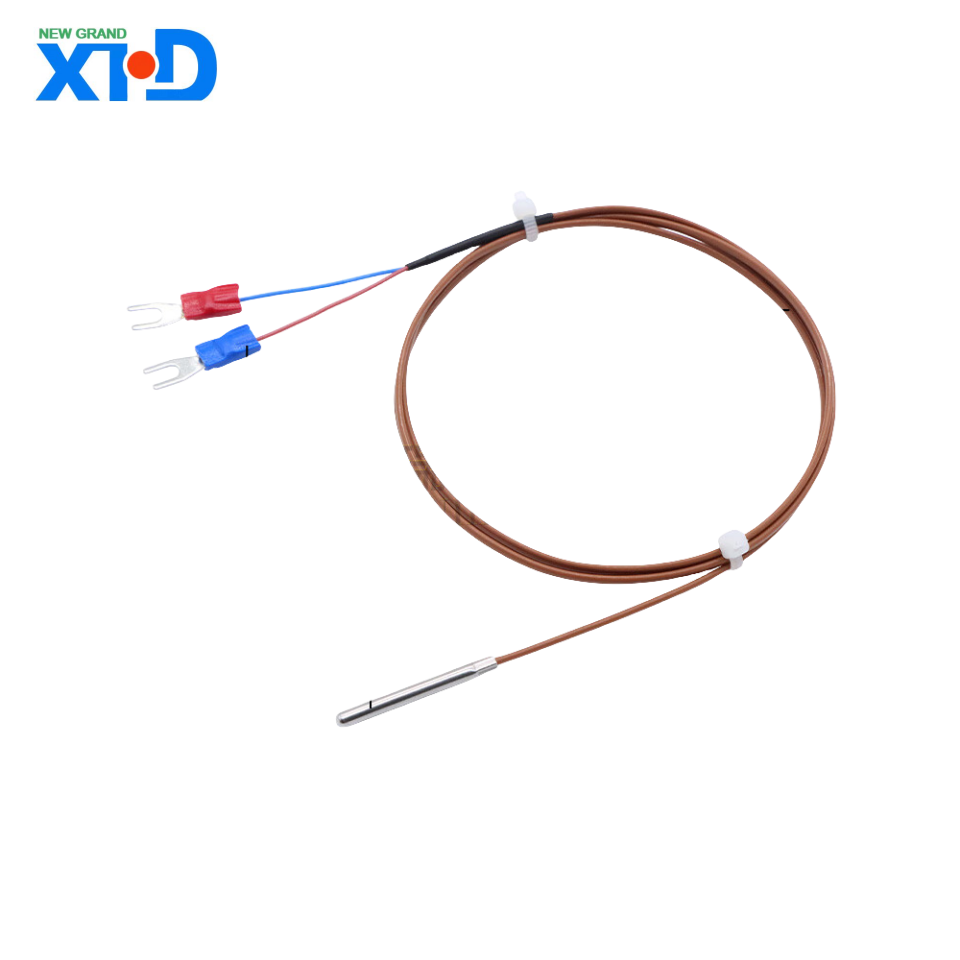

T-Type Thermocuple (Copper Constantan -termoelementti) Tuotteen esittely
1 、 Tuotteen yleiskatsaus
Tyypin T termoelementti on lämpötila -anturi, joka on suunniteltu Seebeck Effect -periaatteen perusteella, joka koostuu kahdesta erilaisesta metallijohtimesta (puhdas kupari positiiviselle elektrodille ja kuparin nikkeli -seokselle negatiiviselle elektrodille, ts. Constantanille). Sillä on korkea stabiilisuus ja erinomainen matalan lämpötilan mittaustarkkuus. Yhtenä kansainvälisesti standardisoiduista termoelementtityypeistä (yhteensopiva IEC 584 -standardin mukainen), sitä käytetään laajasti keskipitkän ja matalan lämpötilan mittausskenaarioissa tieteellisessä tutkimuksessa, teollisuudessa, lääketieteellisessä ja muissa aloilla.
2 、 ydinominaisuudet ja edut
Kello 1. Lämpötilan mittausalue
Tyypillinen alue:- 200 ° C-+350 ° C
Lyhytaikainen raja: voi sietää jopa 400 ° C: ta (mutta pitkäaikaisen käytön suositellaan olevan ≤ 200 ° C elinkaaren pidentämiseksi).
2. materiaalikoostumus ja napaisuus
Positiivinen elektrodi (TP): Happivapaa kupari (Cu) puhtaus on ≥ 99,9%, heikon hapettumiskestävyyden kanssa, ja sen tulisi välttää korkean lämpötilan hapettumisympäristöjä.
Negatiivinen elektrodi (TN): Kupari (CUNI44), joka tunnetaan myös nimellä kuparin nikkeli -seos (joka sisältää 55% kuparia ja 45% nikkeliä), on erinomainen korroosionkestävyys.
3. Tärkeimmät suorituskyvyn indikaattorit
Herkkyys (Seebeck-kerroin): Noin 43 μ V/° C, erinomaisella lineaarisuudella matalassa lämpötilassa (-200 ° C-0 ° C).
Tarkkuustaso:
Luokka 2: ± 0,5 ° C tai ± 0,4% (kumpi on suurempi)
Tarkkuusluokka 1: ± 0,5 ° C tai ± 0,4% (-40 ° C-+350 ° C)
Vastausaika: Suojausholkin materiaalista riippuen paljain johdin voi olla niinkin alhainen kuin 0,1 sekuntia (nesteessä), ja ruostumattomasta teräksestä valmistetun hihan tyypillinen arvo on 1-5 sekuntia.
3 、 Rakenne ja valintakokoonpano
1. vakiorakenne
Suojaputkimateriaali: Valinnainen 304/316 ruostumaton teräs, polytetrafluorietyleeni (PTFE), keramiikka jne., Sopivat erilaisiin väliaineympäristöihin.
Eristysmateriaalit: Magnesiumoksidi (MGO), MICA tai korkean lämpötilan polymeerit elektrodien välisen eristyksen ja lämpötilankestävyyden varmistamiseksi.
Liitoslaatikon tyyppi: Räjähdyksenkestävä, vedenpitävä, tavallinen muovikuori jne., IP54: n suojatason IP67: n suojaaminen.
2. Valinnaiset malliparametrit
Esimerkki parametrivaihtoehdoista
Koettimen halkaisija 0,5 mm, 1,6 mm, 3 mm, 6 mm
Koettimen pituus 50 mm - 2000 mm (muokattavissa)
Lähtörajapinta paljaan johdinpää, mikrotulppa, ilmailuliitin
Sähkömagneettisten häiriöiden suojakerroksen erityiskäsittely, joustava panssari
4 、 Tyypilliset sovellusskenaariot
.
Matalan lämpötilan tekniikka ja tieteellinen tutkimus
.
Erittäin alhaisten lämpötilaväliaineen, kuten nestemäisen typen (-196 ° C) ja nestemäisen hapen mittaus.
Kylmän ansan lämpötilan seuranta puolijohteiden valmistuksessa.
.
Ruoka- ja lääketeollisuus
.
Jäädytetty varastointi (-40 ° C --18 ° C), pastörointiprosessi (60 ° C -85 ° C).
.
Lääketieteelliset laitteet
.
Lämpötilan palautteen hallinta matalan lämpötilan terapialaitteille ja biologisille näytteen säilytyslaatikoille.
.
Teollisuusprosessin hallinta
.
Muovimyrskyn, kuivausuunin, LVI -järjestelmän matala lämpötila.
5 、 Käytettävä varotoimenpiteet
.
Ympäristörajoitukset
.
Vältä pitkäaikaista altistumista yli 350 ° C: n ympäristöille, koska kuparielektrodin hapettuminen voi aiheuttaa signaalin ajautumista.
Sulfidikorroosiota voi tapahtua rikkiä sisältävissä ja pelkistävissä ilmakehissä, ja päällystyssuojauksen tai keraamisen vaipan tulisi valita.
.
Asennuspisteet
.
Varmista, että lämpötilan mittauspiste on täysin kosketuksessa termoelementin liitoksen kanssa lämpögradienttivirheiden vähentämiseksi.
Pysy poissa voimakkaista sähkömagneettisista kentistä tai käytä suojattuja kaapeleita signaalihäiriöiden estämiseksi.
.
Kalibrointi ja huolto
.
On suositeltavaa suorittaa vuotuinen jäätymispiste (0 ° C) kalibrointi ja tarkistaa solmujen hapettumistila korkean lämpötilan käytön jälkeen.
Korvattaessa kompensointijohtoa on tarpeen sovittaa T-muotoinen erityismalli (kuten TX tai TC).
6 、 Verrattuna muun tyyppisiin lämpöpariin
Tyyppilämpötila -alueet edut rajoitukset
T -tyyppi -200 ° C ~ 350 ° C Matala lämpötilan tarkkuus, alhaiset kustannukset, korkea lämpötilan hapettuminen
K -tyyppi -200 ° C ~ 1260 ° C Laaja lämpötila, voimakas universaalisuus, matala lämpötila epälineaarisuus
J-tyyppi 0 ° C ~ 750 ° C Korkea herkkyys, resistentti ilmakehän pelkistämiselle ja syövyttäen helposti rikki
7 、 Yhteenveto
T-tyypin termoelementti, jolla on erinomainen matalan lämpötilan mittaussuorituskyky ja talous, on tullut suositeltava anturi -200 ° C-200 ° C: n välillä. Käyttäjien on valittava suojarakenteet ja asennusmenetelmät todellisten työolojen perusteella ja säännöllisesti ylläpidettävä niitä säännöllisesti pitkän aikavälin vakauden varmistamiseksi. Sovelluksissa, jotka vaativat korkeampia lämpötiloja tai ankaria ympäristöjä, K-tyyppisiä tai panssaroituja lämpöparia voidaan pitää vaihtoehtoisina ratkaisuina.
